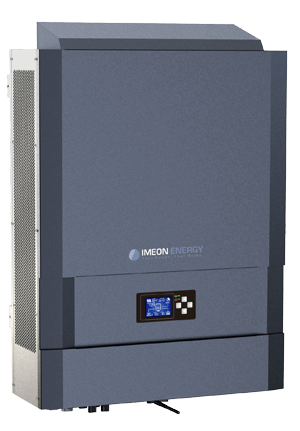

IMEON 9.12

L’onduleur dédiée à l’autoconsommation. IMEON 9.12 est la solution idéale pour tous vos systèmes de production d’énergie renouvelable. L’énergie produite à travers IMEON 9.12 est utilisée et orientée de manière intelligente.

Description

IMEON 9.12 est la solution idéale pour tous les systèmes de production d’électricité utilisant l’énergie solaire (Smart-Grid / Back-Up / Off-Grid / On-Grid). IMEON 9.12 gère différentes sources d’énergies (Solaire, Batteries, Réseau) et, grâce à son microprocesseur intégré, les oriente intelligemment en fonction des conditions de production et des besoins en consommation pour un rendement et une performance optimum.

IMEON 9.12 s’adapte pour tous les types de configurations : autoconsommation avec ou sans stockage, site isolé ou raccordé réseau, vente de la totalité ou de l’excédent de production solaire, alimentation secourue (Back-Up).

• Onduleur Smart-Grid Intelligent
• Simplicité d’utilisation et d’exploitation
• Smart-Grid / Back-Up / Off-Grid / On-Grid
• Amélioration du rendement jusqu’à plus de 30%
• Gestion Intelligente du stockage batterie
• Système compact « tout-en-un »
• Monitoring local et distant(1)

(1) Carte Ethernet pour monitoring en option

Autoconsommation et gestion intelligente des batteries

Hausse des tarifs de l’électricité conventionnelle, baisse du coût des panneaux photovoltaïques, gisement solaire inépuisable : la parité réseau est en passe d’être atteinte au niveau mondial. Le solaire en autoconsommation devient une évidence et représente l’avenir de tous les intervenants de la filière photovoltaïque.

IMEON ENERGY conçoit et commercialise une gamme d’onduleurs intelligents répondant aux attentes spécifiques du marché de l’autoconsommation : performance et simplicité de la mise en œuvre. Le « Grid Optimised Storage » gère de manière intelligente la charge et décharge des batteries dans le but d’optimiser le rendement et la durée de vie du système de stockage. En effet, contrairement aux techniques traditionnelles, IMEON stocke seulement l’excédent de production photovoltaïque et décharge les batteries uniquement pour fournir un complément de puissance à l’énergie solaire.Grâce à la gestion d’un système de stockage, IMEON limite l’injection d’électricité sur le réseau public et optimise l’intégration de l’énergie solaire dans les infrastructures existantes (soutien et effacement réseau). IMEON est conforme au programme de stockage Allemand, « KfW Speicherförderungsprogramm 275 ».
Tout-en-un


IMEON remplace tous les composants nécessaires pour exploiter l’énergie solaire efficacement : onduleur On-Grid et Off-Grid, régulateur de charge, commutateur ou inverseur de sources. Les onduleurs Smart-Grid de la gamme IMEON permettent donc : un gain de temps grâce à une mise en œuvre simplifiée et des connecteurs sécurisés (RST et MC4), un encombrement réduit et une optimisation du tarif du kWh solaire.

Rendement optimal

Plus besoin d’installation complexe devant être étudiée et paramétrée sur mesure, IMEON s’adapte et effectue les meilleurs choix d’utilisation de l’énergie pour garantir un rendement optimal.

IMEON diminue le coût du kWh solaire de plus de 30% par rapport à un système traditionnel (Off-Grid) en réduisant l’utilisation des batteries. En effet, IMEON donne la priorité à la consommation directe de l’énergie générée par l’installation photovolataïque et stocke uniquement l’excédent de production solaire.

Soutirage supplémentaire


En présence du réseau, IMEON 9.12 accepte le 3kW de plus que sa puissance nominale en soutirage constant. Par exemple, pour un soutirage de 12 kW : IMEON 9.12 peut utiliser 6 kW d’énergie solaire, puiser 3 kW d’énergie dans les batteries et compléter les 3 kW manquants avec le réseau.

Communication

IMEON dispose d’un affichage ergonomique et ludique représentant les différents éléments de l’installation. L’utilisateur peut le consulter pour connaitre l’état de son système de manière simple et intuitive : production de l’installation solaire, consommation de l’habitation, état de charge et apport des batteries, niveau d’utilisation du réseau, etc…

Un onduleur de notre gamme équipé de l’option IMEON WEBCARD peut être suivi à distance grâce à l’application Androïd « IMEON MANAGER » disponible gratuitement sur Google Play.

Spécifications Techniques

RÉSEAU AC (ON-GRID & OFF-GRID) IMEON 9.12
Puissance nominale de sortie 9 000 W
Puissance maximale de sortie 12 000 W*
Tension AC (entrée & sortie) 3/N/PE; 230/400 Vac (±15 %) / 50 Hz, 60 Hz (±5 Hz)
Courant nominal de sortie 13 A/phase
Courant maximal de sortie 17,5 A/phase*
Injection réseau Paramétrable (oui par défault)
Consommation de l’énergie Priorités paramétrables (PV / Stockage / Réseau)
INSTALLATION SOLAIRE
Puissance d’entrée maximale 4 500Wc à 12 000Wc**
Tension de démarrage 350 V
Nombre d’entrée MPPT 2
Plage MPPT 380V – 750V
Courant d’entrée maximal 2 x 18A
Tension d’entrée maximale 850V
Rendement maximum DC vers AC : >95,5% (94,5% EU)
Utilisation production solaire Priorités paramétrables (Consommation / Stockage / Réseau)
BATTERIES ET CHARGE
Tension DC 48 Vdc / 42 à 58 Vdc
Courant maximal de décharge 200 A
Courant maximal de charge batterie 160 A
Type de batteries Gel, AGM, Lithium***
Courbe de charge 3 phases (Bulk / Absorption / Float)
Rendement maximum PV vers batterie : >94% / Batterie vers AC : >93%
Charge batterie Paramétrable (seuils / plage horaire via AC Grid)
Décharge batterie Paramétrable (2 seuils selon disponibilité réseau)
SPÉCIFICATIONS GÉNÉRALES
Dimensions (l x h x p en mm) 580 x 760 x 176
Classe de protection IP 20
Poids 46 Kg
Technologie TL (transformless)
Communication / Monitoring USB / Modbus / Ethernet-IP (option)
Conditions d’utilisation Taux d’humidité : 5 à 90 % sans condensation,
T°C : 0 à + 50°C, puissance dégradée >40°C (15W/°C)
Normes EN 62109-2 / EN 62109-1 / EN 62040-1 / VDE-ARN-N 4105
DIN V VDE V 0126-1-1 (+VFR2013) / DIN VDE V 0124-100
Synergrid C10/11 / TF3.2.1 / AS4777.2 / AS4777.3 / NRS 097-2-1
Garantie 5 ans / Extension 10 ans (en option)

*Puissance maximale possible en surcharge, réseau activé. Voir documentation de montage.
**En tenant compte de l’ensemble des spécifications techniques.
***Seulement pour fabricants compatibles avec IMEON.

Garantie


De conception française, IMEON 9.12 intègre un niveau de qualité élevé pour garantir une installation et une maintenance en toute sécurité.IMEON 9.12 est certifié conforme aux normes européennes (CE) et internationales. Ces normes garantissent un niveau de performance, de fiabilité et de sécurité maximale.Du fait d’exigences de qualités élevées, IMEON 9.12 est garanti 5 ans avec extension possible à 10 ans.

Téléchargements
Vous trouverez ci dessous toutes les informations nécessaires en téléchargement (documentation technique / certificats /…).


Titre : Brochure
Nom du fichier : Brochure-FR-IMEON-Onduleur-Smart-Grid-Autoconsommation.pdf
Taille : 3,32 Mo

Titre : Plaquette technique
Nom du fichier : Plaquette IMEON 3.6 FR Onduleur Smart Grid Autoconsommation.pdf
Taille : 778 Ko
Titre : Manuel d’installation IMEON 9.12 FR-EN
Nom du fichier : Guide-Onduleur-IMEON-9.12.pdf
Taille : 5,1 Mo

Titre : Guide d’utilisation IMEON 9.12 FR
Nom du fichier : Guide-utilisateur-Onduleur-IMEON-9.12-FR.pdf
Taille : 1.8 Mo

Titre : logiciel IMEON MANAGER FR-EN
Nom du fichier : Logiciel-IMEON-MANAGER-FR-EN
Dernière mise à jour: V2.2.2 le 01/02/2017
Taille : 63,7 Mo
Titre : Manuel d’utilisation IMEON MANAGER
Nom du fichier : IMEON_Manager_User_manual.pdf
Taille : 1,4 Mo

Titre : FAQ FR
Nom du fichier : FAQ-FR.pdf
Taille : 303 ko
Certificat DIN V VDE 0126
Certificat VDE-AR-N 4105 & DIN VDE V 0124
Certificat NRS 097-2-1
